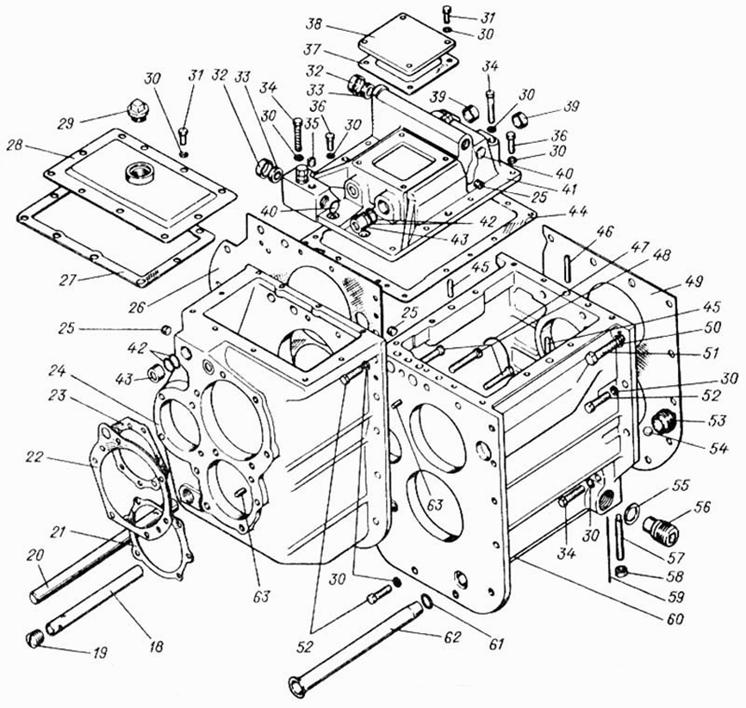

Номер детали
|
Наименование детали
|
|
1
|
МТ4.37.003
|
Коробка передач
|
|
2
|
Т4.40.106
|
Ось
|
|
3
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
Шплинт 3,2х20.016 ГОСТ 397-79
|
|
4
|
А40-17-1
|
Вилка
|
|
5
|
Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
|
Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
|
|
6
|
МТ4.37.013
|
Тяга
|
|
7
|
Шайба 14ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 14ОТ 65Г 096 ГОСТ 6402-70
|
|
8
|
Болт М14-6gх40.58.016 ГОСТ 7796-70
|
Болт М14-6gх40.58.016 ГОСТ 7796-70
|
|
9
|
Болт М14-6gх30.88.016 ГОСТ 7796-70
|
Болт М14-6gх30.88.016 ГОСТ 7796-70
|
|
10
|
МТ4.37.002
|
Колонка управления
|
|
11
|
МТ4.37.014
|
Тяга
|
|
12
|
Т4.37.115
|
Ось специальная
|
|
13
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
|
14
|
МТ4.37.133
|
Болт-ось
|
|
15
|
МТ4.37.031
|
Тяга
|
|
16
|
04.37.326
|
Ось
|
|
17
|
04.37.327
|
Тяга блокировки реверс-редуктора
|
|
№
|
Номер детали
|
Наименование детали
|
|
18
|
Т4.37.276-01
|
Питатель
|
|
19
|
Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83
|
Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83
|
|
20
|
Т4.37.276
|
Питатель
|
|
21
|
Т4.37А.241-1
|
Прокладка
|
|
22
|
Т4.37А.107
|
Прокладка
|
|
23
|
Т4.37А.190-1
|
Прокладка
|
|
24
|
Т4.37А.104-1-01
|
Корпус реверс-редуктора
|
|
25
|
Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83
|
Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83
|
|
26
|
Т4.37А.201А
|
Прокладка
|
|
27
|
Т4.37А.155
|
Прокладка
|
|
28
|
Т4.37А.018-1
|
Крышка корпуса реверс-редуктора
|
|
29
|
04.38.275
|
Заглушка
|
|
30
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
|
31
|
Болт М12-6gх30.88.016 ГОСТ 7796-70
|
Болт М12-6gх30.88.016 ГОСТ 7796-70
|
|
32
|
Т4.37.175
|
Обойма сальника
|
|
33
|
Т4.37.176
|
Кольцо
|
|
34
|
Болт М12-6gх80.88.016 ГОСТ 7795-70
|
Болт М12-6gх80.88.016 ГОСТ 7795-70
|
|
35
|
Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1
|
Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1ид
|
|
36
|
Болт М12-6gх35.88.016 ГОСТ 7796-70
|
Болт М12-6gх35.88.016 ГОСТ 7796-70
|
|
37
|
54.37.463А
|
Прокладка
|
|
38
|
Т4.37А.114
|
Крышка
|
|
39
|
04.37.197
|
Колпачок
|
|
40
|
Т4.37А.235
|
Заглушка
|
|
41
|
Т4.37А.103-3
|
Крышка корпуса коробки передач
|
|
42
|
Г48-70-111
|
Кольцо уплотнительное
|
|
43
|
Т4.37.111
|
Корпус уплотнения
|
|
44
|
Т4.37А.200
|
Прокладка
|
|
45
|
Штифт 12h8х30 ГОСТ 3128-70
|
Штифт 12h8х30 ГОСТ 3128-70
|
|
46
|
Т4.37.159
|
Стопор
|
|
47
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм
|
|
48
|
Болт 3М12-6gх60.88.016 ГОСТ 7796-70
|
Болт 3М12-6gх60.88.016 ГОСТ 7796-70
|
|
49
|
Т4.37А.206А
|
Прокладка
|
|
50
|
Шайба 16 65Г 096 ГОСТ 6402-70
|
Шайба 16 65Г 096 ГОСТ 6402-70
|
|
51
|
Т4.37А.199
|
Болт М16х45 кл. 2
|
|
52
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
|
53
|
МТ4.37.275
|
Гнездо
|
|
54
|
Шарик Б22,225-200 ГОСТ 3722-81
|
Шарик Б22,225-200 ГОСТ 3722-81
|
|
55
|
Н.036.28.007
|
Шайба
|
|
56
|
МТ4.37.277
|
Пробка
|
|
57
|
04.37.137
|
Винт установочный
|
|
58
|
Гайка М14-6Н.6.016 ГОСТ 5915-70
|
Гайка М14-6Н.6.016 ГОСТ 5915-70
|
|
59
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм
|
|
60
|
Т4.37А.116-2-01
|
Корпус коробки передач
|
|
61
|
Г48-70-107
|
Кольцо уплотнительное
|
|
62
|
МТ4.37.279
|
Труба
|
|
63
|
Штифт 6h8х14 ГОСТ 3128-70
|
Штифт 6h8х14 ГОСТ 3128-70
|
|
№
|

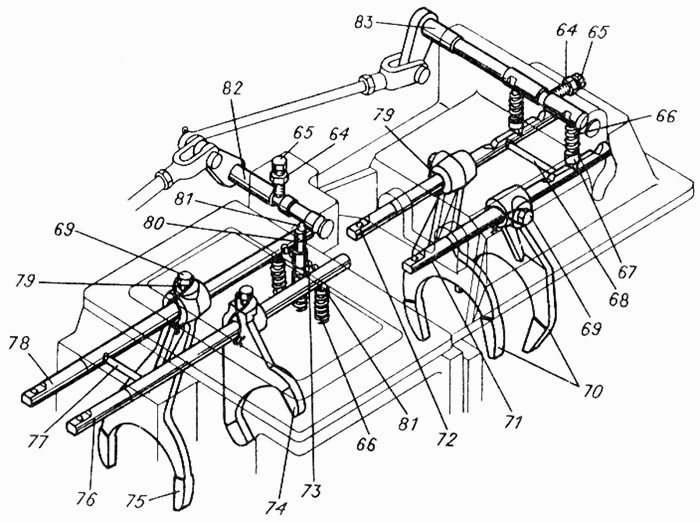

Номер детали
|
Наименование детали
|
|
64
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
Гайка М12-6Н.6.016 ГОСТ 5915-70
|
|
65
|
Винт М12-6gх35.14Н.016 ГОСТ 1481-84
|
Винт М12-6gх35.14Н.016 ГОСТ 1481-84
|
|
66
|
А39-233А
|
Пружина фиксатора
|
|
67
|
04.37.338
|
Стопор
|
|
68
|
Т4.37.186
|
Стопор замка
|
|
69
|
Т4.37.205
|
Винт, установочный
|
|
70
|
Т4.37А.164А
|
Вилка переключения передач
|
|
71
|
Т4.37А.172-1
|
Валик переключения 1 и 2 передач
|
|
72
|
Т4.37А.187-1
|
Валик переключения 3 и 4 передач
|
|
73
|
Шарик Б9,525-200 ГОСТ 3722-81
|
Шарик Б9,525-200 ГОСТ 3722-81
|
|
74
|
Т4.37А.153А
|
Вилка переключения редуктора
|
|
75
|
Т4.37А.204А
|
Вилка переключения реверса
|
|
76
|
Т4.37А.136-2
|
Валик переключения редуктора
|
|
77
|
Т4.37А.208-1
|
Стопор замка
|
|
78
|
Т4.37А.137-2
|
Валик переключения реверса
|
|
79
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=210мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=210мм
|
|
80
|
Т4.37А.207
|
Шток
|
|
81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
|
82
|
05.37.006
|
Валик блокировки реверс-редуктора
|
|
83
|
05.37.005
|
Валик блокировки коробки передач
|
|
№
|

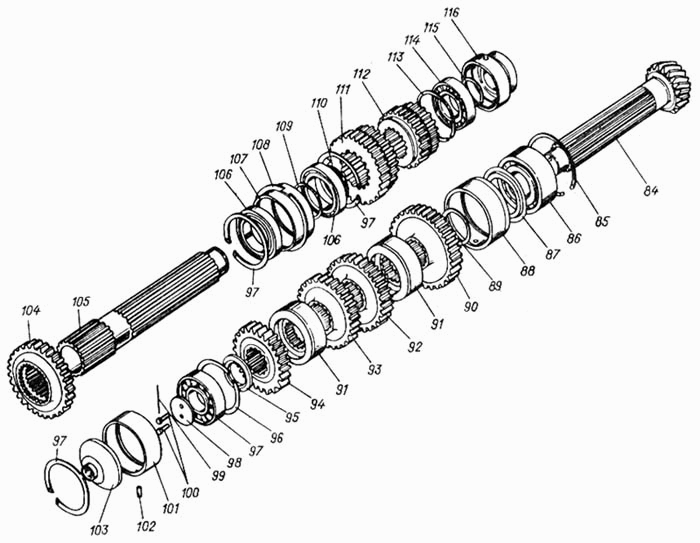

Номер детали
|
Наименование детали
|
|
84
|
Т4.37.167
|
Вал вторичный
|
|
85
|
04.37.119
|
Кольцо 1Б-160Г
|
|
86
|
Подшипник 2615КМ ГОСТ 8328-75
|
Подшипник 2615КМ ГОСТ 8328-75
|
|
87
|
МТ4.37.274
|
Шайба
|
|
88
|
04.37.159
|
Стакан подшипника вторичного вала (задний)
|
|
89
|
Т4.37.146
|
Кольцо распорное
|
|
90
|
Т4.37.144
|
Шестерня первой передачи
|
|
91
|
Т4.37А.022-2
|
Грязеуловитель
|
|
92
|
Т4.37А.143
|
Шестерня
|
|
93
|
05.37.145
|
Шестерня 4 передачи
|
|
94
|
Т4.37.177
|
Шестерня четвертой передачи
|
|
95
|
04.37.122-1
|
Кольцо упорное
|
|
96
|
04.37.186
|
Кольцо 1Б-140
|
|
97
|
Подшипник 411 ГОСТ 8338-75
|
Подшипник 411 ГОСТ 8338-75
|
|
98
|
04.37.125
|
Шайба упорная
|
|
99
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
|
100
|
Болт 3М12-6gх30.88.016 ГОСТ 7796-70
|
Болт 3М12-6gх30.88.016 ГОСТ 7796-70
|
|
101
|
Т4.37А.221-1
|
Стакан подшипника вала вторичного
|
|
102
|
Штифт 8h8х25 ГОСТ 3128-70
|
Штифт 8h8х25 ГОСТ 3128-70
|
|
103
|
Т4.37А.211-1
|
Головка регулировочного стержня
|
|
104
|
Т4.37А.148-1А
|
Шестерня подвижная
|
|
105
|
Т4.37А.154
|
Вал первичный
|
|
106
|
Подшипник 216 К1 ГОСТ 8338-75
|
Подшипник 216 К1 ГОСТ 8338-75
|
|
107
|
Т4.37А.141-1
|
Стакан
|
|
108
|
04.37.184
|
Кольцо НК-152
|
|
109
|
Т4.37А.188
|
Кольцо промежуточное
|
|
110
|
04.37.234
|
Кольцо 1Б-80
|
|
111
|
МТ4.37.179
|
Блок шестерен 3 и 4 передач
|
|
112
|
Т4.37А.132
|
Блок шестерен первой и второй передач
|
|
113
|
Т4.37А.134
|
Кольцо 1Б-120
|
|
114
|
Подшипник 2311К ГОСТ 8328-75
|
Подшипник 2311К ГОСТ 8328-75
|
|
115
|
Т4.37А.197
|
Кольцо 1 Б-55
|
|
116
|
Т4.37А.158
|
Стакан
|
|
№
|
Номер детали
|
Наименование детали
|
|
-
|
Т4.37А.142Б
|
Вал промежуточный
|
|
13
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
|
30
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
|
52
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
Болт М12-6gх40.88.016 ГОСТ 7796-70
|
|
106
|
Подшипник 216 К1 ГОСТ 8338-75
|
Подшипник 216 К1 ГОСТ 8338-75
|
|
117
|
Т4.37А.006А
|
Валик
|
|
118
|
Т4.37.160
|
Втулка
|
|
119
|
60-12-116
|
Болт
|
|
120
|
Т4.37А.236
|
Шайба торцовая
|
|
121
|
Т4.37А.183-1А
|
Фланец кардана
|
|
122
|
04.37.114
|
Обойма сальника
|
|
123
|
04.37.115
|
Кольцо-сальник
|
|
124
|
Манжета 1.1-80х105-1 ГОСТ 8752-79
|
Манжета 1.1-80х105-1 ГОСТ 8752-79
|
|
125
|
Болт М12-6gх100.58.016 ГОСТ 7795-70
|
Болт М12-6gх100.58.016 ГОСТ 7795-70
|
|
126
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
Болт М12-6gх55.88.016 ГОСТ 7795-70
|
|
127
|
Т4.37А.156
|
Корпус промежуточный
|
|
128
|
Болт М10-6gх45.88.016 ГОСТ 7795-70
|
Болт М10-6gх45.88.016 ГОСТ 7795-70
|
|
129
|
Т4.37А.129
|
Рычаг редуктора
|
|
130
|
Т4.37А.130
|
Рычаг реверса верхний
|
|
131
|
Болт М10-6gх35.88.016 ГОСТ 7796-70
|
Болт М10-6gх35.88.016 ГОСТ 7796-70
|
|
132
|
МТ4.37.128
|
Рычаг трубы верхний
|
|
133
|
Болт М10-6gх30.88.016 ГОСТ 7796-70
|
Болт М10-6gх30.88.016 ГОСТ 7796-70
|
|
134
|
МТ4.37.127
|
Рычаг валика верхний
|
|
135
|
Шпонка 5х9 ГОСТ 24071-80
|
Шпонка 5х9 ГОСТ 24071-80
|
|
136
|
Подшипник 313 К5 ГОСТ 8338-75
|
Подшипник 313 К5 ГОСТ 8338-75
|
|
137
|
Т4.37А.147
|
Втулка распорная
|
|
138
|
Т4.37А.140-1
|
Шестерня ведущая
|
|
139
|
Т4.37А.106
|
Корпус промежуточный
|
|
140
|
Т4.37А.004Б
|
Вал промежуточный
|
|
141
|
Т4.37А.239
|
Уголок
|
|
142
|
Т4.37А.220-1
|
Стакан
|
|
143
|
Подшипник 12211КМ ГОСТ 8323-75
|
Подшипник 12211КМ ГОСТ 8323-75
|
|
144
|
Т4.37.267
|
Втулка распорная
|
|
145
|
Т4.37.255
|
Шестерня неподвижная
|
|
146
|
Т4.37А.181-2
|
Шестерня реверса
|
|
147
|
Т4.37А.195А
|
Вал реверса
|
|
148
|
Подшипник 12210КМ ГОСТ 8328-75
|
Подшипник 12210КМ ГОСТ 8328-75
|
|
149
|
Т4.37А.214-1
|
Корпус подшипника
|
|
150
|
Т4.37А.122-1
|
Труба редуктора
|
|
151
|
Т4.37А.169
|
Прокладка
|
|
152
|
Масленка 1.3.Ц6 ГОСТ 19853-74
|
Масленка 1.3.Ц6 ГОСТ 19853-74
|
|
153
|
Т4.54.174
|
Заглушка
|
|
154
|
Т4.37А.008А
|
Труба реверса с рычагом
|
|
155
|
Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70
|
Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70
|
|
156
|
Т4.37А.263
|
Шайба
|
|
157
|
Т4.37А.258
|
Крышка
|
|
158
|
54.53.406
|
Кольцо уплотнительное
|
|
159
|
Т4.37А.223-1
|
Прокладка регулировочная
|
|
160
|
Т4.37А.224-1
|
Прокладка регулировочная
|
|
161
|
Т4.37А.225-1
|
Прокладка регулировочная
|
|
162
|
Т4.37А.203
|
Кольцо
|
|
163
|
Т4.37А.210-2
|
Стержень регулировочный
|
|
164
|
Т4.37А.222-1
|
Кольцо
|
|
165
|
Подшипник 212К5 ГОСТ 8338-75
|
Подшипник 212К5 ГОСТ 8338-75
|
|
166
|
Т4.37А.260
|
Кольцо промежуточное
|
|
167
|
Т4.37А.202-1
|
Кольцо упорное
|
|
168
|
Т4.37.266
|
Кольцо
|
|
169
|
Т4.37А.257
|
Стакан подшипников
|
|
170
|
Т4.37А.180-1
|
Шестерня редуктора большая
|
|
171
|
Т4.37А.231А
|
Втулка распорная
|
|
172
|
Т4.37А.191-2
|
Шестерня редуктора малая
|
|
173
|
Т4.37А.227
|
Кольцо
|
|
174
|
Т4.37А.139-2
|
Стакан подшипника вала редуктора (задний)
|
|
175
|
Подшипник 12312КМ ГОСТ 8328-75
|
Подшипник 12312КМ ГОСТ 8328-75
|
|
176
|
Т4.37А.259
|
Кольцо упорное
|
|
177
|
Т4.37А.219-1
|
Вал редуктора
|
|
178
|
Т4.37А.007А
|
Труба с рычагом
|
|
№
|
Номер детали
|
Наименование детали
|
|
13
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
|
30
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
Шайба 12 65Г 096 ГОСТ 6402-70
|
|
40
|
Т4.37А.235
|
Заглушка
|
|
81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
Шарик Б13,494-100 ГОСТ 3722-81
|
|
99
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм
|
|
179
|
Т4.37А.245
|
Корпус включателей
|
|
180
|
Т4.37А.246
|
Прокладка
|
|
181
|
Т4.37А174
|
Прокладка регулировочная
|
|
182
|
Т4.37А.249
|
Шайба замковая
|
|
183
|
Включатель ВК418 ТУ 37.003.188-76
|
Включатель ВК418 ТУ 37.003.188-76
|
|
184
|
Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83
|
Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83
|
|
185
|
Т4.37.189
|
Прокладка
|
|
186
|
А37-65
|
Штифт
|
|
187
|
МТ4.37.102
|
Колонка
|
|
188
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм
|
|
189
|
А37-63
|
Колпачок
|
|
190
|
54.37.462
|
Пружина
|
|
191
|
04.37.340
|
Кольцо упорное
|
|
192
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм
|
|
193
|
05.37.151
|
Чехол
|
|
194
|
МТ4.37.029
|
Рычаг переключения реверс-редуктора
|
|
195
|
А13.04.010
|
Рукоятка
|
|
196
|
МТ4.37.028
|
Рычаг переключения передач
|
|
197
|
Болт М10-6gх25.88.016 ГОСТ 7796-70
|
Болт М10-6gх25.88.016 ГОСТ 7796-70
|
|
198
|
Т4.37.185
|
Крышка задняя
|
|
199
|
Кольцо 020-025-30-2-2 ГОСТ 18829-73
|
Кольцо 020-025-30-2-2 ГОСТ 18829-73
|
|
200
|
МТ4.37.113
|
Ползун переключения реверса
|
|
201
|
Т4.37.112
|
Ползун переключения первой и второй передач
|
|
202
|
МТ4.37.150
|
Ползун переключения редуктора
|
|
203
|
Т4.37.149
|
Ползун переключения третьей и четвертой передач
|
|
204
|
Т4.37А.101-3
|
Корпус колонок
|
|
205
|
Шарик Б7, 938-200 ГОСТ 3722-81
|
Шарик Б7, 938-200 ГОСТ 3722-81
|
|
206
|
Пробка КГ3/8"А12.016 ОСТ 23.1.117-83
|
Пробка КГ3/8"А12.016 ОСТ 23.1.117-83
|
|
207
|
Кольцо 009-013-25-2-2 ГОСТ 18829-73
|
Кольцо 009-013-25-2-2 ГОСТ 18829-73
|
|
208
|
Т4.37.165
|
Винт специальный
|
|
209
|
Штифт 8h8х25 ГОСТ 3128-70
|
Штифт 8h8х25 ГОСТ 3128-70
|
|
|
МСН-10-04
МСН-10-07
Буровая техника
